Cách đo dòng điện 3 pha bằng ampe kìm đúng kỹ thuật

Bạn muốn kiểm tra trình trạng dòng điện 3 pha như thế nào, cường độ dòng điện là bao nhiêu? Khi đó, bạn có thể sử dụng những đồng hồ ampe kìm để tiến hành kiểm tra dòng 3 pha. Kỹ thuật thiết bị sẽ hướng dẫn cách đo dòng điện 3 pha bằng ampe kìm ngay dưới đây. Bạn hãy cùng theo dõi nhé!

Tìm hiểu về dòng điện 3 pha là gì

Trước khi tham khảo cách đo dòng điện 3 pha bằng ampe kìm bạn cần hiểu sơ qua về loại điện này. Từ đó, bạn có thể tiến hành kiểm tra, đo chính xác, đảm bảo an toàn.

Tại Việt Nam, nguồn điện được sử dụng phổ biến nhất gồm 2 loại dòng điện 1 pha và dòng điện 3 pha. Trong đó, dòng điện 1 pha dùng cho dân dụng. Dòng điện 3 pha là nguồn điện được cung cấp, truyền tại cho các công việc sản xuất công nghiệp với những thiết bị máy móc có công suất lớn.

Dòng điện 3 pha với các dây trung tính, dây lạnh

Hiện nay, hệ thống điện 3 pha thường có 3 dây nóng và 1 dây lạnh, mức điện áp tiêu chuẩn Việt Nam là 380V. Ngoài ra, cách nối dòng điện 3 pha sẽ là dạng nối hình sao và nối tam giác.

Đặc điểm của dòng điện 3 pha sẽ là 3 đường điện của 1 pha và chung 1 dây trung tính sẽ được chạy song song với nhau. Đồng thời, điện 3 pha cũng sẽ có hai loại chính: 3 pha 4 dây, 3 pha 3 dây.

Hệ thống truyền tải điện dùng dây 3 pha

Loại 3 pha 4 dây dùng cho mạng hạ thế cấp nối trực tiếp với thiết bị có dây trung tính. Khi 1 dây bị đứt, 2 dây vẫn hoạt động nên có thể xảy ra tai nạn điện. Loại 3 pha 4 dây mang hạ thế cấp trực tiếp tới 4 dây trung tính để tạo 2 cấp độ dây và pha. Khi 1 dây 1 đứt và rơi xuống đất sẽ tự động cắt 3 pha còn lại.

Cách đo dòng điện 3 pha bằng ampe kìm đơn giản

Một trong những thiết bị đo lường điện có khả năng đo dòng 3 pha chính là ampe kìm với ưu điểm tiện lợi, an toàn và nhanh chóng. Đa số các sản phẩm ampe kìm đều có khả năng đo dòng điện 3 pha với mức điện áp lớn hơn 380V.

Bạn cần lựa chọn được đồng hồ ampe chất lượng trước khi làm theo cách đo dòng điện 3 pha bằng ampe kìm. Bạn có thể lựa chọn những sản phẩm đến từ các thương hiệu uy tín như ampe kìm Hioki, đồng hồ ampe kìm Kyoritsu, Fluke, Sanwa…

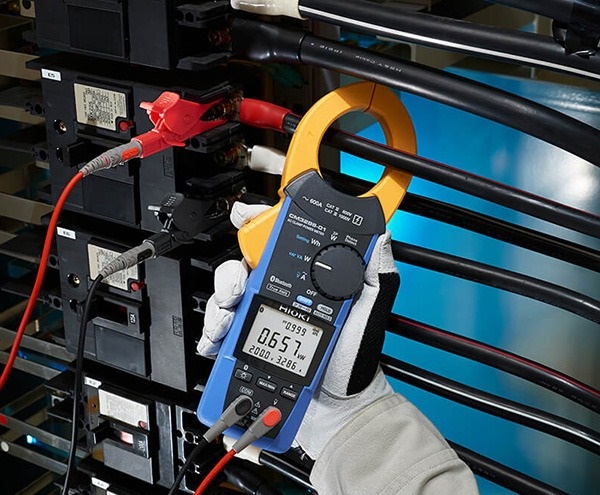

Đo dòng điện bằng ampe kìm đơn giản dễ thực hiện

Tiếp theo, bạn có thể tham khảo các bước đo dòng điện 3 pha bằng ampe kìm dưới đây.

Bước 1: Bạn chọn thang đo dòng điện trên ampe kìm. Lưu ý, bạn cần chọn đúng loại dòng điện xoay chiều để đảm bảo đo chính xác, tránh nhầm thang đo.

Ngoài ra, bạn cần xác định đồng hồ ampe có khả năng đo dòng tối đa là bao nhiêu, có phù hợp với dòng điện cần đo không. Điều này đảm bảo ampe kìm đo được với độ chính xác cao, tránh gây nguy hiểm cho người thực hiện.

Bước 2: Bạn mở hàm kẹp và kẹp vào dây dẫn điện cần đo. Lưu ý không kẹp một lúc nhiều dây.

Bước 3: Bạn đọc kết quả trên màn hình. Bạn cũng có thể chọn những chức năng để thuận tiện trong đo điện như giữ kết quả đo khi cần ghi số liệu, chọn hiển thị giá trị đo nhỏ nhất/lớn nhất.

Xem thêm: Cách đo thông mạch bằng ampe kìm với 3 bước đơn giản

Một số ampe kìm đo dòng chất lượng

Ampe kìm Hioki 3280-10F

Giá tham khảo: 1.188.000 đồng, Giá có thể thay đổi theo thời điểm mua hàng

Hioki 3280-10F thuộc dòng ampe kìm đo dòng AC với thiết kế đơn giản, cực nhỏ gọn, độ bền cao. Ampe kìm Hioki 3280-10F còn có khả năng đo dòng AC 1000A, đo điện áp AC/DC 600V, đo điện trở, tần số, thông mạch…

Ampe kìm Hioki 3280-10F

Đồng hồ ampe kìm Hioki 3280-10F mang nhiều tính năng nổi bật để dễ dàng sử dụng tự động tắt nguồn, giữ kết quả đo… Thiết bijd dược dùng nhiều trong sản xuất công nghiệp, đo điện dân dụng, chuyên nghiệp…

Thông số kỹ thuật:

• Đường kính hàm kẹp: φ33 mm, độ dày 9.5 mm (0.37″)
• AC A: 42 A / 420 A / 1000 A (± 1.5% RDG. ± 5)
• AC V: 4.2V đến 600 V, độ chính xác (± 1.8% rdg. dgt ± 7)
• DC V: 420 mV đến 600 V, độ chính xác (± 1% rdg. dgt ± 3)
• Điện trở: 420 Ω đến 42 MΩ, độ chính xác (± 2,0% rdg. dgt ± 4)
• Đo thông mạch: 420 Ω, độ chính xác (± 2,0% RDG. ± 4 dgt)

Xem thêm: Nên mua đồng hồ ampe kìm loại nào tốt, bán chạy nhất?

Ampe kìm Kyoritsu 2002PA (AC 2000A)

Giá tham khảo: 3.360.000, Giá có thể thay đổi theo thời điểm mua hàng

Ampe kìm Kyoritsu 2002PA được biết đến là sản phẩm thuộc thương hiệu Kyoritsu chuyên cung cấp các thiết bị chất lượng như đồng hồ vạn năng, đo điện trở đất… Sản phẩm Kyoritsu 2002PA cũng mang thiết kế chắc chắn, chống chịu va đập tốt. Máy được trang bị màn hình LCD hiển thị rõ nét, dễ dàng đọc kết quả.

Ampe kìm Kyoritsu 2002PA (AC 2000A)

Đây là dòng ampe kìm AC được trang bị phương pháp đo True RMS đảm bảo độ chính xác cao. Kyoritsu 2002PA có khả năng đo dòng điện AC 2000A, đo điện áp AC/DC 1000V, đo điện trở, tần số… Sản phẩm hoạt động tính năng đa dnagj để được dùng trong kiểm tra điện dân dụng và công nghiệp.

Thông số kỹ thuật cơ bản:

• Dải đo điện áp DC: 40/400/1000V
• Dải đo điện áp AC: 40/400/750
• Dải đo dòng AC: 400A/2000A
• Điện trở (Ω): 400Ω/4k/40k/400kΩ
• Tần số hưởng ứng: 40Hz~1kHz

Ampe kìm đo công suất Hioki CM3286

 Hioki CM3286 được đánh giá là loại thiết bị đo điện chất lượng, cao cấp với khả năng đo chính xác khi có thể đo dòng điện 1 pha, 3 pha, đo công suất với dải đo rộng từ 0.005kW đến 360kW. Đặc biệt, sản phẩm được trang bị tinh năng True RMS để đo chính xác ngay cả khi bị nhiễu sóng, sóng hình sin. Thiết bị hoạt động đa tính năng như tự động tắt nguồn, kết nối với máy tính, điện thoại thông minh.

Ampe kìm đo công suất Hioki CM3286

Ampe kìm Hioki CM3286 chất lượng với kiểu dáng thon gọn dạng cầm tay giúp đo linh hoạt ở nhiều nơi. Gọng kìm có đường kính rộng để kẹp được nhiều loại dây dẫn khác nhau. Đồng hồ được các kỹ sư điện, kỹ thuật viên điện ưa chuộng sử dụng cho công việc.

Thông số kỹ thuật:

• Đường kính hàm cảm biến: φ 46mm (1.81 in)
• Kiểu đo: 1 phase, 3 phase
• AC A: Dải đo 0.06 A đến 600 A, độ chính xác ±1.3% rdg. ±3dgt
• AC V: Dải đo: 80V đến 600V đơn pha, độ chính xác ở tần số 45Hz – 66 Hz là ±0.7% rdg. ±3dgt
• Công suất DC: Đơn pha: 0.005kW- 360kW, độ chính xác: ±2.0% rdg. ±7dgt; Ba pha 3 dây: 0.020 kW đến 623.5 kW độ chính xác ±3.0% rdg. ±10dgt; Ba pha 4 dây: 0.04 kW đến 1080 kW với cấp chính xác: ±2.0% rdg. ±3dgt.

Tìm hiểu về cách đo dòng điện 3 pha bằng ampe kìm chắc chắn sẽ giúp bạn dễ dàng kiểm tra tình trạng của dòng điện hiệu quả. Từ đó bạn có thể xác định nguyên nhân và tiến hành bảo dưỡng hoặc sửa chữa đảm bảo an toàn. Chúc bạn thành công!
