Panme là gì? Cấu tạo, công dụng và các loại panme hiện nay

Panme là một trong những dụng cụ đo cơ khí phổ biến nhất hiện nay, được sử dụng để kiểm tra kích thước với độ chính xác cực cao. Thiết bị này không chỉ giúp đo chiều dài, đường kính ngoài, trong mà còn được ứng dụng rộng rãi trong nhiều lĩnh vực sản xuất. Vậy panme là gì, có cấu tạo ra sao và gồm những loại nào? Cùng kythuatthietbi.com tìm hiểu chi tiết ngay sau đây!

Giải đáp panme là gì?

Panme là thiết bị đo cơ khí dùng để xác định đường kính ngoài, đường kính trong, độ dày hoặc độ sâu rãnh với độ chính xác rất cao. Thông thường, panme có độ chia nhỏ tới 0.001 mm đảm bảo kết quả chính xác hơn so với thước cặp. Các dải đo phổ biến gồm 0–25 mm, 25–50 mm, 50–75 mm, 75–100 mm và có thể mở rộng theo bội số 25 mm.

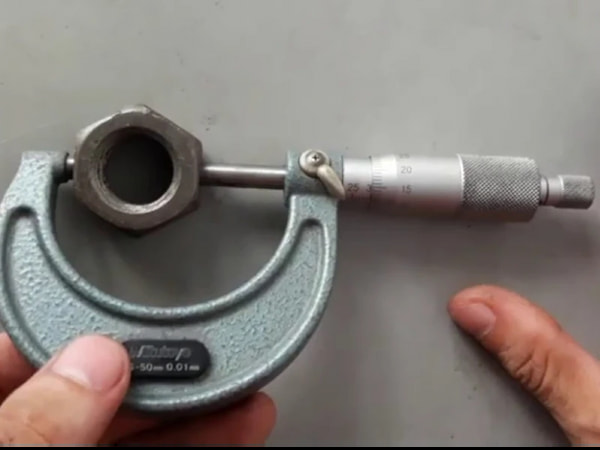

Panme

Xem thêm: Panme Mitutoyo có tốt không? Giá bao nhiêu và nên mua ở đâu?

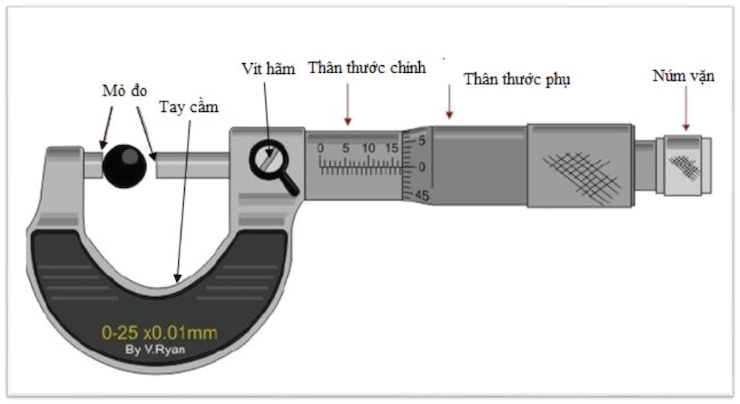

Cấu tạo panme gồm những bộ phận nào?

Tùy từng loại đo ngoài/đo trong/đo sâu, cấu trúc cụ thể sẽ khác nhau đôi chút, nhưng đa số cấu tạo thước panme cơ bản đều có các thành phần sau:

• Khung (Frame/C‑Frame)
• Đầu đo tĩnh (Anvil/Fixed Face)
• Đầu đo di động / Trục chính (Spindle/Movable Face)
• Vít hãm / Chốt khóa (Lock Nut)
• Thước chính / Ống chính (Sleeve/Barrel)
• Thước phụ / Du xích / Vạch chia vòng (Thimble scale / Vernier)
• Núm vặn / Tay xoay / Ratchet stop
• (Tuỳ chọn) Màn hình LCD, cổng xuất dữ liệu, cần nối dải đo, đầu đo thay thế…

Công dụng của panme

Panme được dùng để đo các kích thước nhỏ cần độ chính xác cao trong cơ khí và kỹ thuật như:

• Đo đường kính ngoài trục, chốt, dây, bi cầu nhỏ.
• Đo đường kính trong lỗ khoan, ống, bạc lót (với panme đo trong / Holtest).
• Đo chiều sâu rãnh, bậc, hốc, gối trục (với panme đo sâu).
• Kiểm tra độ dày vách ống, mép vật liệu mỏng, đĩa, lá thép.

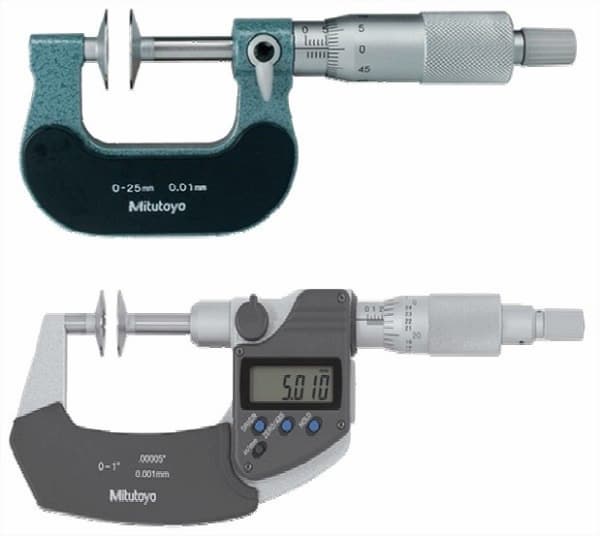

• Đo thông số chuyên biệt: đường kính bước ren, kích thước rãnh vòng chặn, giới hạn Go/No‑Go, v.v

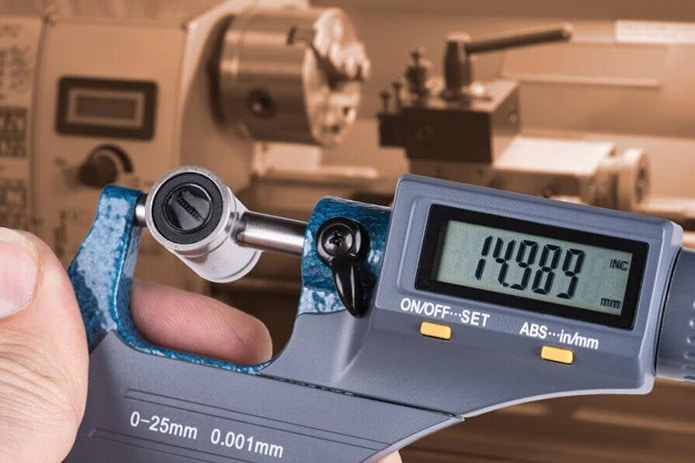

Panme được dùng để đo các kích thước nhỏ cần độ chính xác cao

Các loại panme phổ biến hiện nay

Hiện nay, nhằm đáp ứng mọi nhu cầu sử dụng của người dùng, panme được chia thành nhiều loại khác nhau bao gồm:

Phân loại theo khả năng hiển thị

Dựa trên khả năng hiển thị, panme được chia thành 3 loại gồm:

• Panme cơ khí: Kết quả đo đọc trên vạch chia khắc trên thước chính (sleeve) và thước phụ (thimble/du xích). Dù có độ bền cao, khả năng đo chính xác nhưng bạn cần biết cách đọc kết quả.
• Panme điện tử: Tích hợp cảm biến mã hóa; kết quả hiển thị trực tiếp trên màn hình LCD, thường có nút chuyển đổi mm/inch, giữ số (Hold), thiết lập zero, thậm chí xuất dữ liệu SPC với độ phân giải có thể tới 0.001 mm.
• Panme đồng hồ: Sử dụng mặt đồng hồ kim để chỉ thị. Dễ quan sát biến thiên nhỏ, giá thường mềm hơn điện tử nhưng đòi hỏi đọc kim cẩn thận; thích hợp đo tương đối và so sánh nhanh.

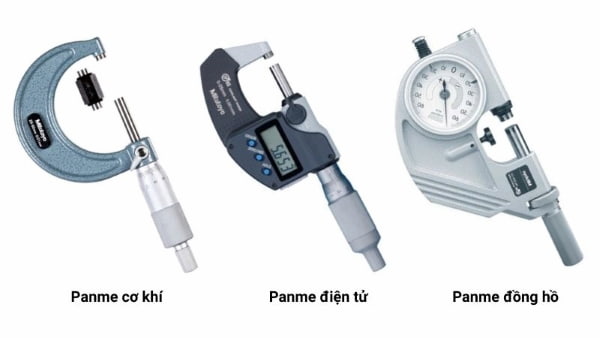

Các loại panme hiện nay

Xem thêm: Tư vấn chọn mua panme điện tử đo ngoài giá rẻ, chính hãng

Các loại thước panme theo công dụng

Dựa trên công dụng, panme có thể chia theo 3 phân loại như sau:

• Panme đo ngoài: Đo đường kính ngoài, chiều dày, chi tiết dạng trụ, khối, dây, bi… Đây là loại phổ biến nhất.

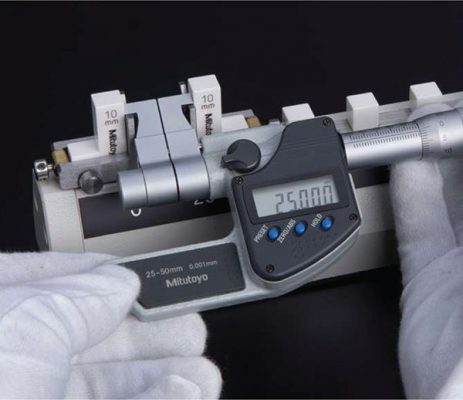

• Panme đo trong: Đo đường kính lỗ, ống, bạc; một số dạng 3‑point tự căn tâm, có cần nối mở rộng dải đo lớn.
• Panme đo sâu: Đo độ sâu rãnh, bậc, lỗ khoan, gối trục; dùng đế phẳng làm chuẩn bề mặt.

Trên đây là giải đáp panme là gì và những thông tin cơ bản về thiết bị này. Nếu có nhu cầu mua sắm hoặc muốn tư vấn thêm về sản phẩm, bạn hãy liên hệ trực tiếp đến hotline: 0916610499 (Hà Nội) hoặc 0918132242 (TP Hồ Chí Minh) ngay hôm nay!
